Notices - Prise plinthe ramasse miettes VACPAN

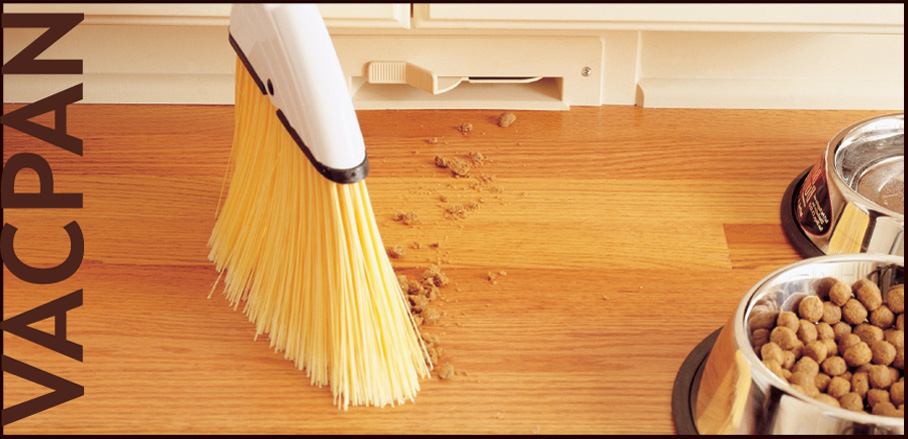

Vacpan, pratique et facile à utiliser, Idéal pour la cuisine et la salle de bain

Installation du Vacpan : Prise ramasse miettes


VEUILLEZ LIRE LES INSTRUCTIONS AVANT L'iNSTALLATI0N

Conseils pour l’installation


• Pour l’installation de votre VACPAN choisissez un endroit pratique pour nettoyer après le balayage.  Songez aussi, pendant l'installation, à la facilité d’accès des raccords de la tuyauterie de l'aspirateur.
• Le bord extérieur du ORIGINAL VACPAN doit se trouver a fleur du plancher fini.
• Pour un maximum de jeu, raccordez le court universel Plastiflex à 90° au VACPAN.
• Évitez de coller le raccord entre le ORIGINAL VACPAN et le coude, afin de pouvoir l'enlever a l'avenir
• Avant l’installation définitive, assurez-vous de l'étanchéité entre le ORIGINAL VACPAN et le coude. En cas de besoin, vous pouvez utiliser du ruban de Téflon.
• Laissez un jeu vertical de 1/2" dans la tuyauterie de l'aspirateur a l'emplacement du ORIGINAL VACPAN, afin de pouvoir faire les raccordements définitifs de la tuyauterie.
•Vous pouvez utiliser un tuyau flexible a armature métallique de 2 po (51 mm).


Installations sous l'armoire
· Le ORIGINAL VACPAN nécessite une hauteur minimale de 3-1/2" (89 mm) pour la plaque de protection.
• Une fois que vous avez déterminé l'emplacement du ORIGINAL VACPAN
découpez une fente de 6-3/4' de long et (171 mm x 45 mm) et de haut dans la plaque de protection du bas de l'armoire pour installer le ORIGINAL VACPAN.
• Passez la tuyauterie de l'aspirateur et le fil a basse tension du tube principal a l'emplacement du ORIGINAL VACPAN
• ll faut assurer l’accès aux raccords pour la tuyauterie définitive.
  Accès par en dessous
Si l’accès est possible par en dessous, découpez un trou d’accès dans le sous-plancher au dessous de
l'armoire. en choisissant |'emplacement de telle façon que vous puissiez faire les raccordements définitifs de la tuyauterie en passant la main à travers le trou d'accès.

Acces par le plancher de l'armoire
Vous pouvez réaliser l’accès à travers le plancher fini
de l'armoire. Découpez un trou d’accès de 2-3/4 x 3-1/2' (70 mm x 89 mm), placé de telle façon que vous puissiez faire les raccordements définitifs de la tuyauterie en passant la main à travers le trou d'accès.Vous pouvez utiliser la plaque de recouvrement, pièce Plastiflex n° SV8012, pour couvrir le trou après l'installation.

Accès par la plaque de protection au bas de l'armoire
Vous pouvez réaliser l’accès a travers la plaque de
protection au bas de l'armoire en découpant une fente mesurant jusqu'à 10' x 3-3/4' (254 mm x 95 mm) et en utilisant la plaque de recouvrement Quick Trim (vendue séparément comme pièce Plastiflex n° VCPx01).

En cas de besoin, incisez le dos de la
plaque de recouvrement Quick-Trim avec un couteau
et brisez-la suivant les entailles pour en ajuster la hauteur

• Raccordez les fils a basse tension aux raccords des
bornes du ORIGINAL VACPAN marqués
<< basse tension seulement >>

• Glissez le ORIGINAL VACPAN dans la fente de montage et fixez-le en place à la plaque de protection avec les deux vis n° 6 fournies

• Passez la main a travers le trou d’accès et faites les raccordements définitifs de la tuyauterie.

installation dans le mur
• Le ORiGiNAL VACPAN peut être installe entre les colombages a l'intérieur des murs
• Le ORIGINAL VACPAN doit être installe dans |'espace entre le colombage, en contact étroit avec un coté de celui-ci.

• Une fois que vous avez déterminé l'emplacement du ORIGINAL VACPAN découpez une fente de 6-3/4' de long x 1-3/4' (171 mm x 45 mm) de
haut dans le mur et la plinthe pour installer le ORIGINAL VACPAN.

• ll faut enlever la plaque de la base du mur en 2x4 entre les deux colombages Cela peut se faire par en dessous, avec une scie trépan.

• Dans une maison nouvellement construite, vous pouvez enlever directement la plaque du bas du mur Vous pouvez utiliser un morceau de 2x4 de G3/4' (171 mm) de long comme ,
bloc d'installation temporaire. ce qui forcera tous les corps de métier a faire la finition tout autour en laissant une fente pour le ORIGINAL VACPAN   L’installateur du plancher doit
passer le plancher sous ce bloc.

• Passez la tuyauterie de |'aspirateur et le fil à basse tension de la ligne principale a l'emplacement du ORIGINAL VACPAN
• ll faut réaliser l’accès pour les raccordements définitifs de la tuyauterie.

Accès par en dessous
Si l’accès est possible par en dessous, découpez un trou d’accès dans le sous—plancher sous le mur entre les colombages, en choisissant l'emplacement de telle façon que vous
puissiez faire les raccordements définitifs de la tuyauterie en passant la main a travers le trou d’accès.

Accès à travers le mur
Vous pouvez réaliser l’accès à travers le mur fini. Découpez un trou d’accès de 2-3/4' x 3-1/2 ' (70 mm x 89 mm), en choisissant l'emplacement de telle façon que vous puissiez
faire les raccordements définitifs de la tuyauterie en passant la main à travers le trou d’accès. Vous pouvez utiliser la plaque de recouvrement, pièce Plastiflex n° SV8012, pour l
couvrir le trou après l'installation.
• Raccordez les fils à basse tension aux raccords des bornes du ORIGINAL VACPAN marqués << basse tension seulement ».
• Glissez le ORIGINAL VACPAN dans la fente de montage et fixer-le au mur avec les deux vis n° 6 fournies.
• Passez la main a travers le trou d’accès et faites les raccordements définitifs de la tuyauterie.
